KSUN车载电台安装案例展示
2018-12-15
ksun
示范车型
帕杰罗
配件:
1.
KSUN车载电台
2.
车载对讲机天线(吸盘/夹边)含5米馈线
3.3M电源延长线(标配)
9.配件若干:各种布线卡扣,6MM波纹管,热缩管(没用),3M胶带,导航拆装工具,内饰板起子等。
方案:
1.主机固定在副驾驶侧面或下面
2.夹边或吸盘固定在发动机盖右侧
3.手咪固定在左侧中控出风口下
4.控制器固定在风挡左上角
5.电瓶取电
总结:车型众多,但是大致安装主要的目的就是走线美观,方便,大部分汽修店都懂得安装。
其中需要注意的2大点就是电源线务必接电瓶(电流输出才够稳定,经众多用户实验,接点烟器是绝对不行的!),第二是天线和主机连接的馈线尽量拉伸直,卷起来或者折死容易造成衰减影响效果。
副驾驶脚垫要掀开,准备工作需要先将手套箱下面的这个护板拆掉(如果我没记错的话,有两个塑料钉(通过本身摩擦力固定)很难拆,还有一颗自攻钉)。还要拆掉中控台下面的三角形护板(一个自攻钉,然后用力拔出护板即可)。白色泡沫右上角有和地板固定的白色塑料卡固定,我是用蛮力拽下来泡沫的,固定处略损。

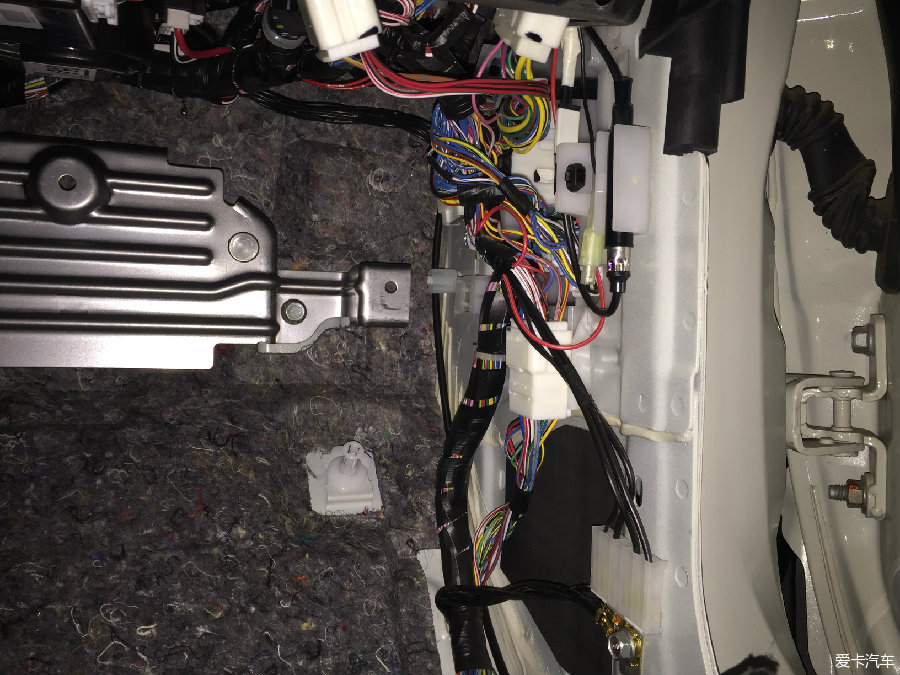

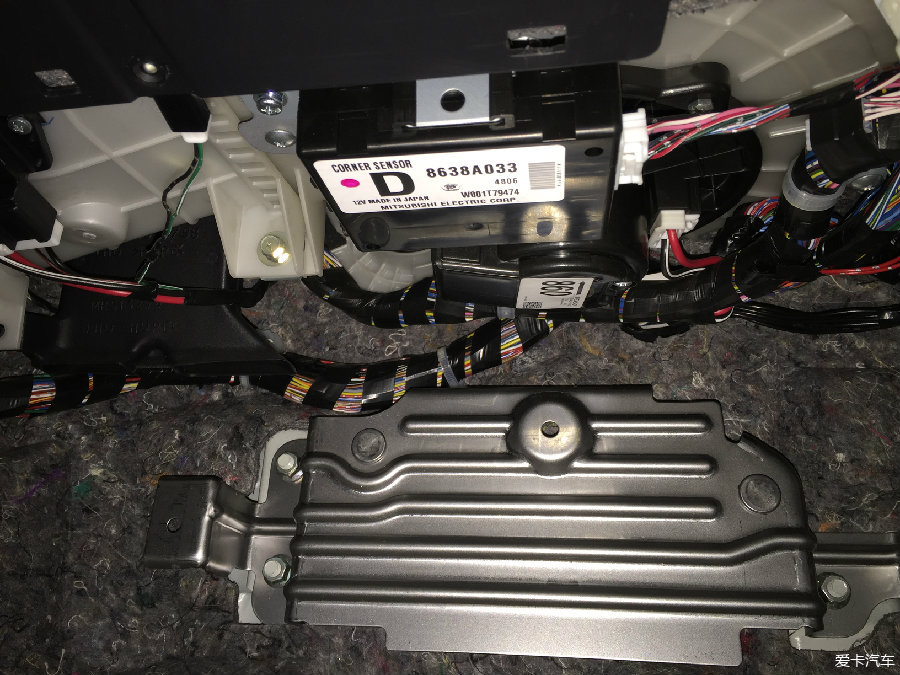

取下泡沫后便可看到V97才使用的功放支架。有三颗螺栓固定。并且和地板间有隔音棉。隔音棉是带形状的。这对后续主机的安装略有影响。
还需要拆掉轿厢右车门处护板,需要抬起来副驾驶迎宾踏板。

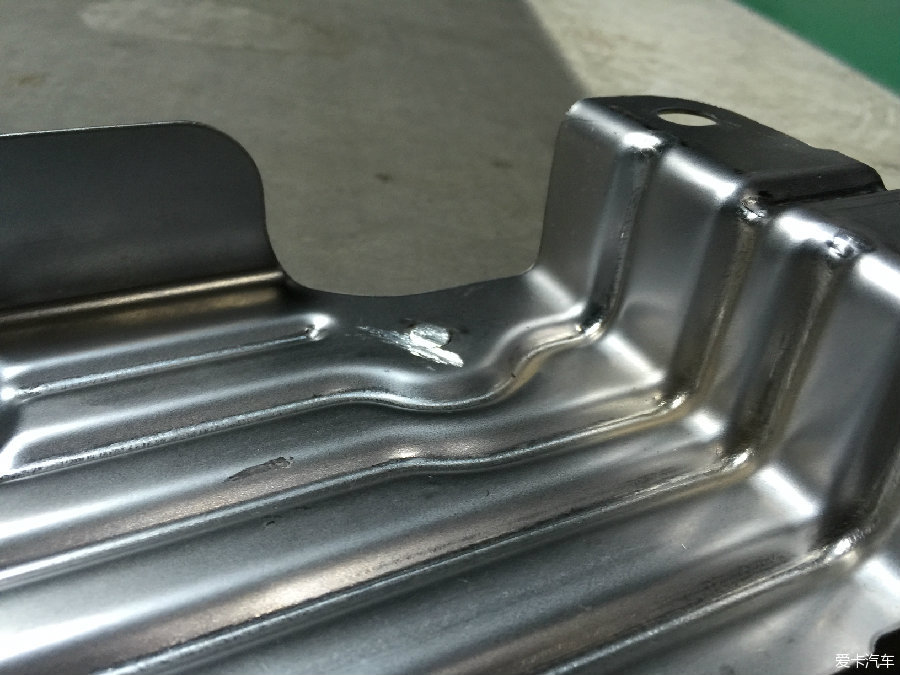

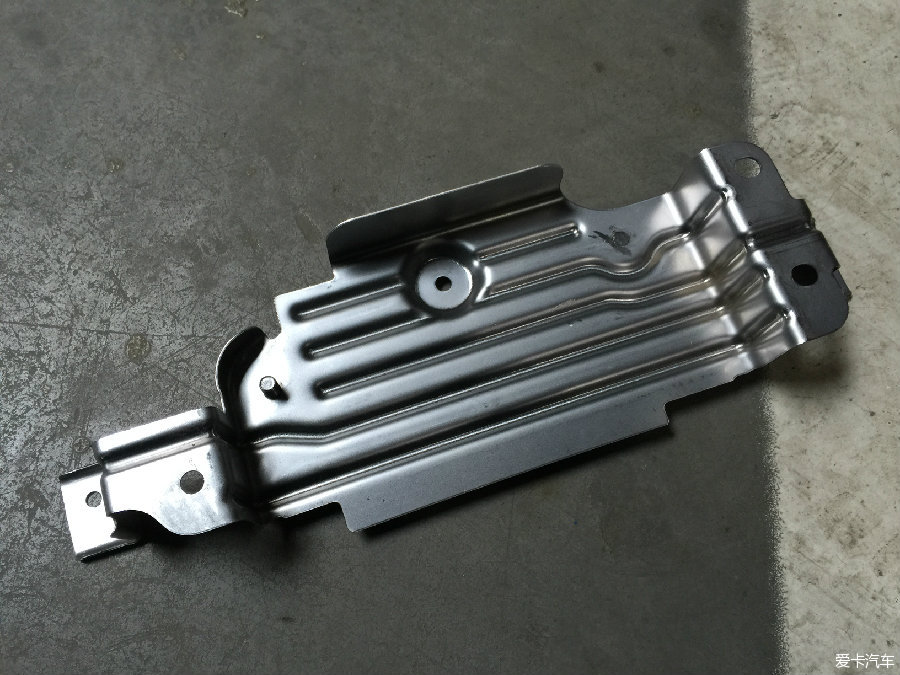

支架,用角磨机抹掉了一个螺栓。这两个螺栓都是焊上去的。。。只能这么处理了。因为100DR机身形状比较大,不去除这个螺丝,隔音棉处补帖服。

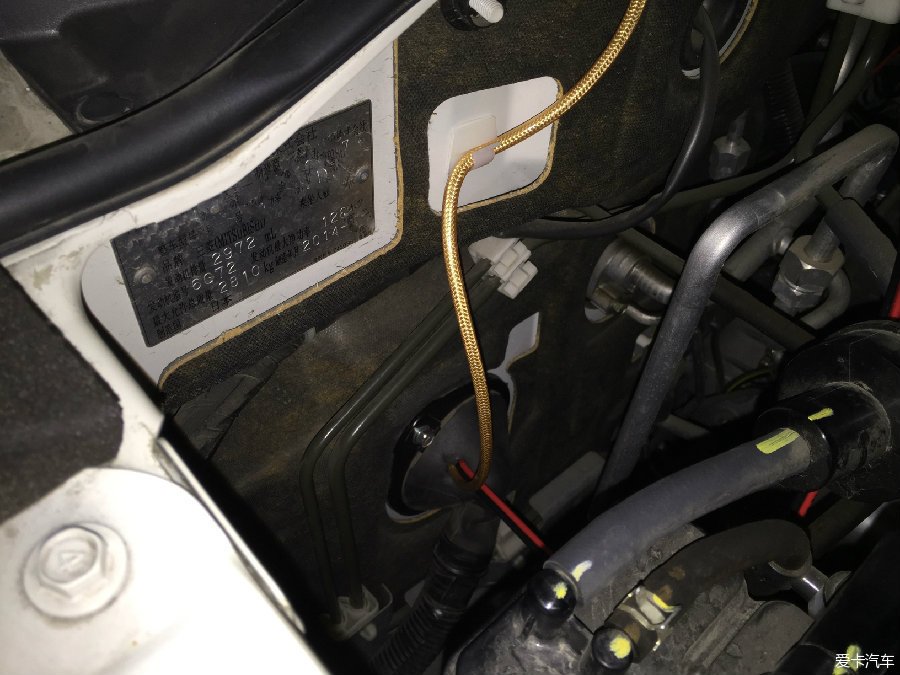

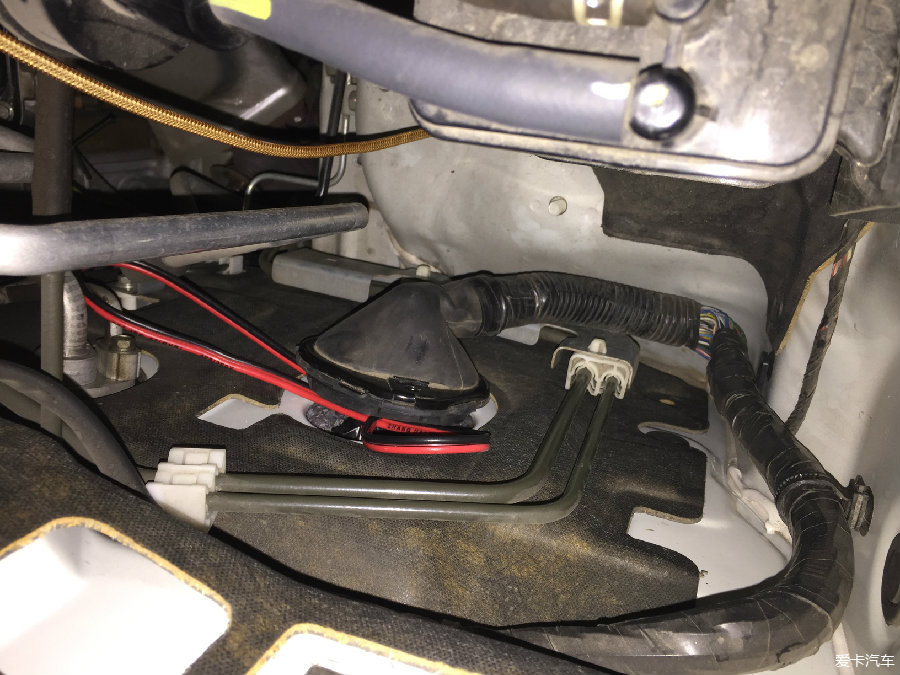

穿防火墙,我最后还是采取在锥形胶皮罩上开孔的方法。。。后续用704胶迷封。

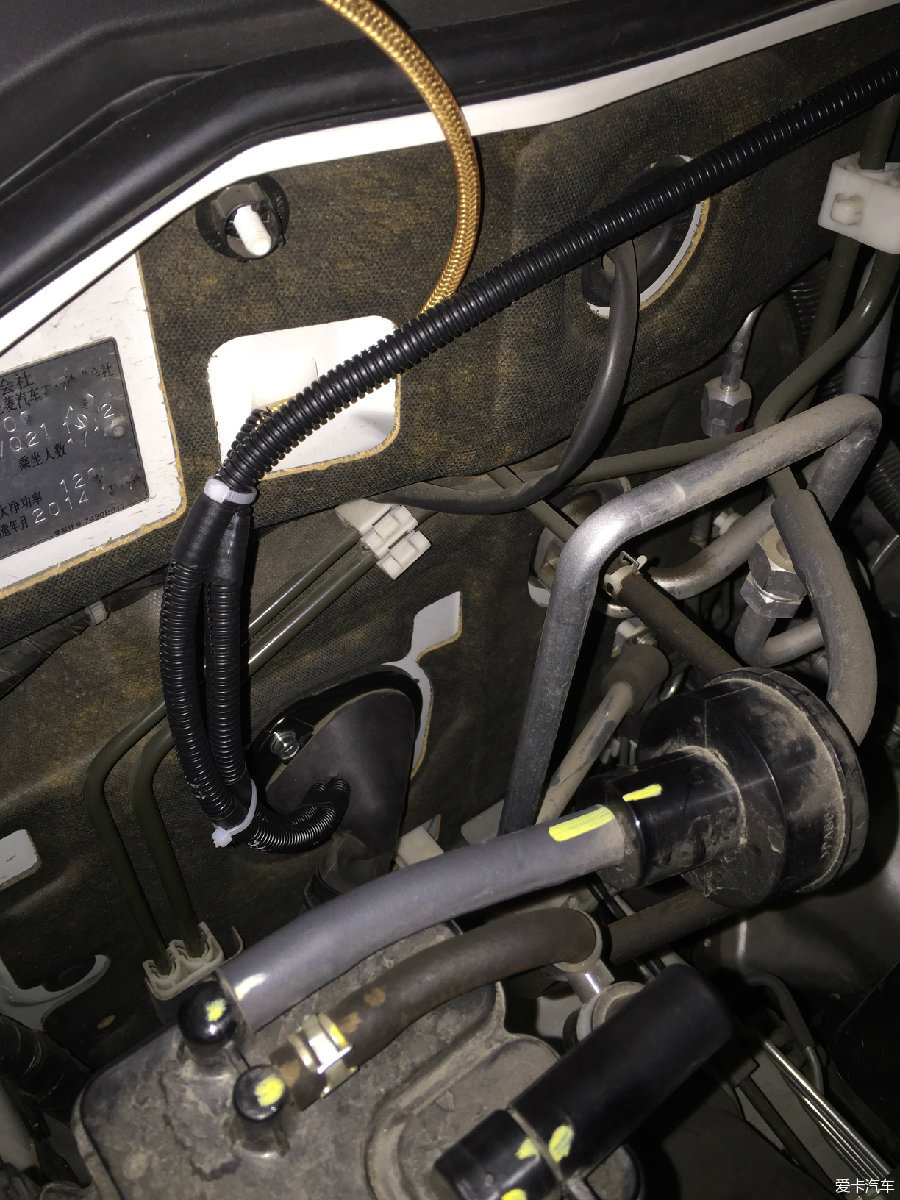

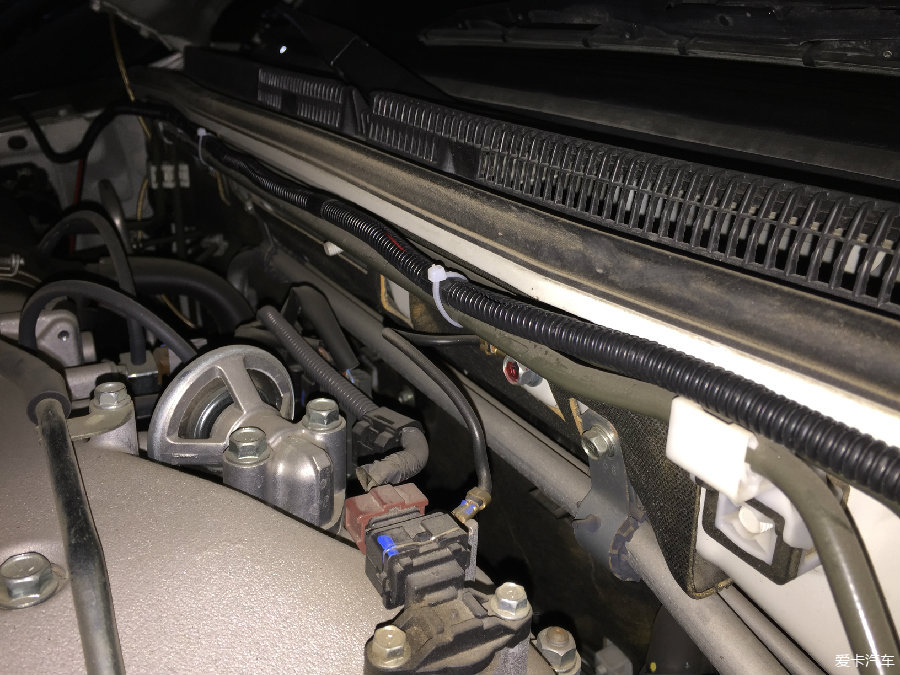

馈线和电源线

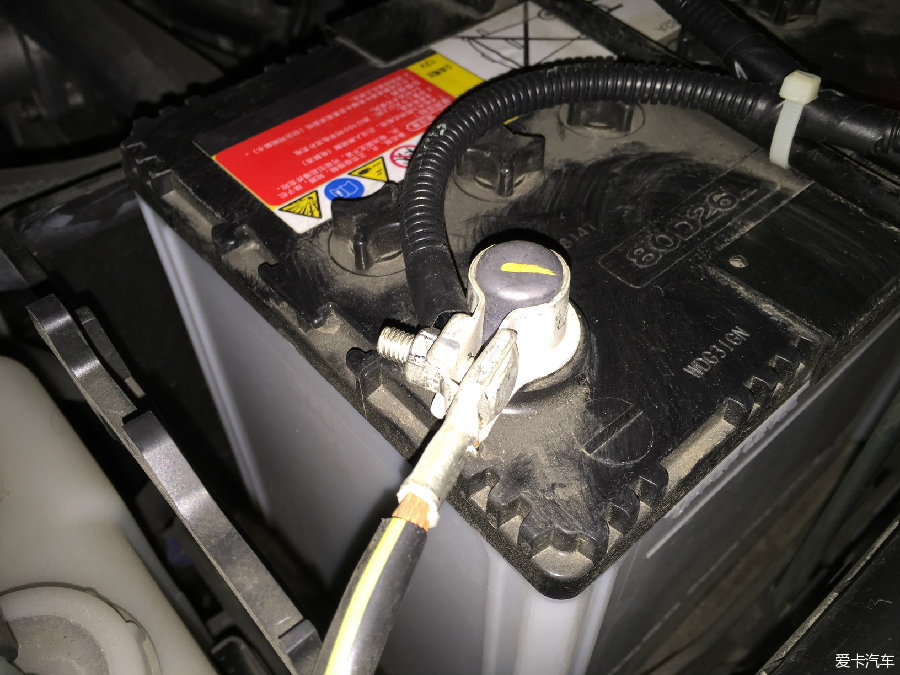

负极。波纹管,3M胶带,热缩管懒得用了。。。

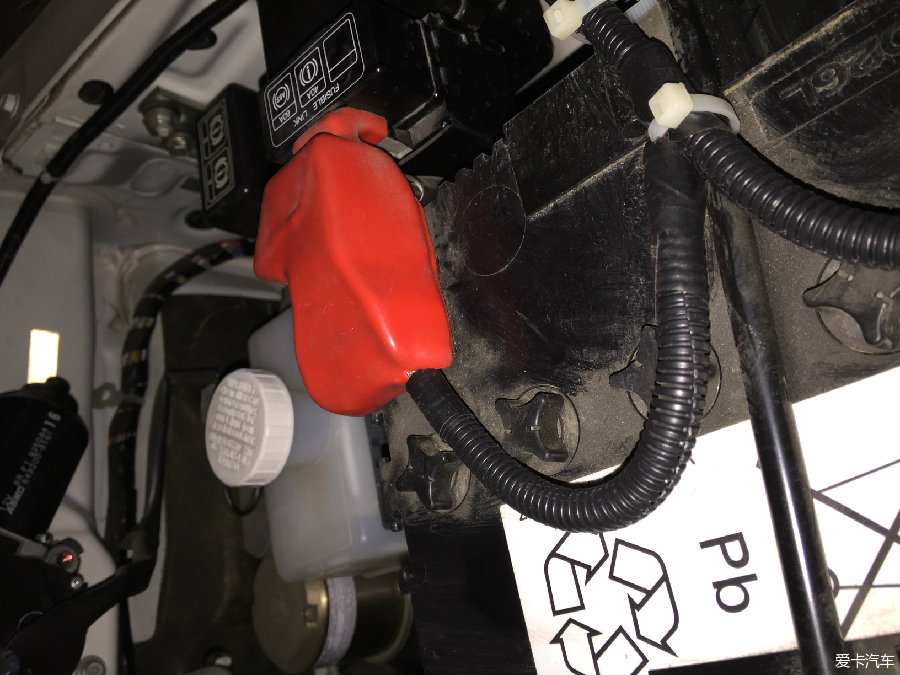

正极,红胶皮剪了一刀。

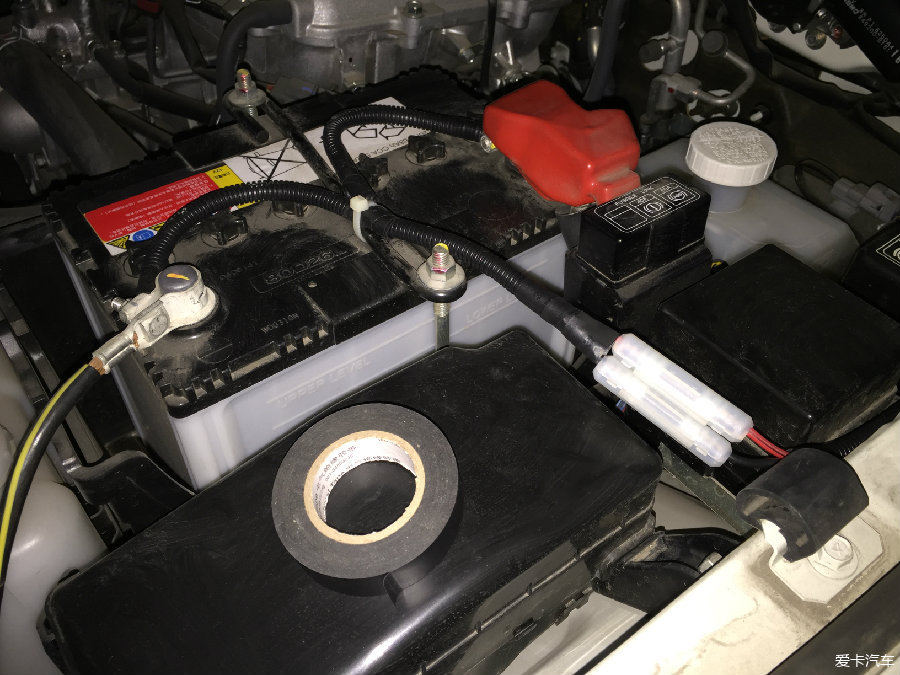

保险位置。用白色尼龙扎带固定。
固定处都有3M胶带保护
防火墙处

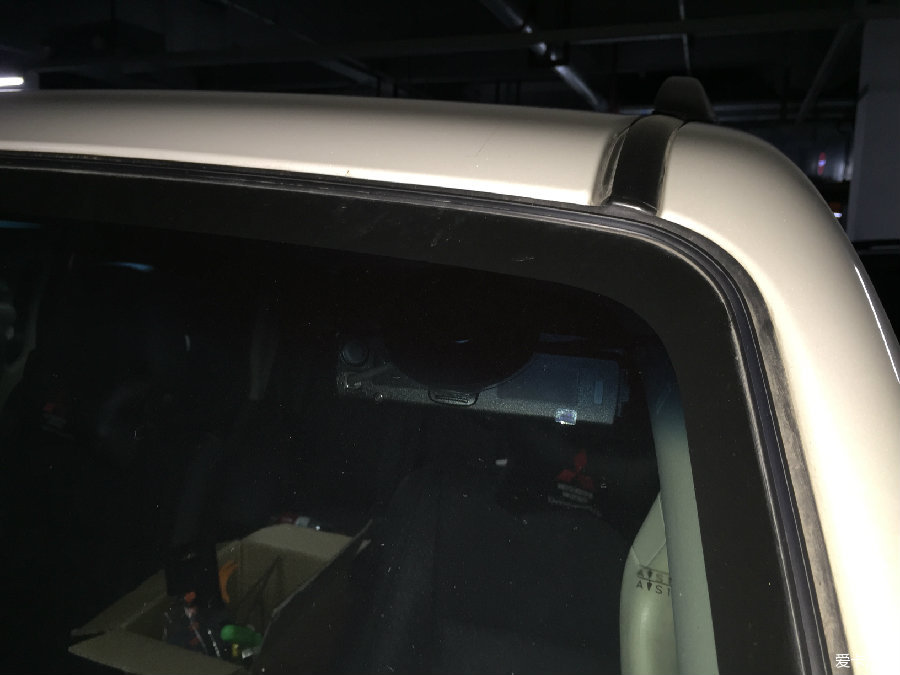

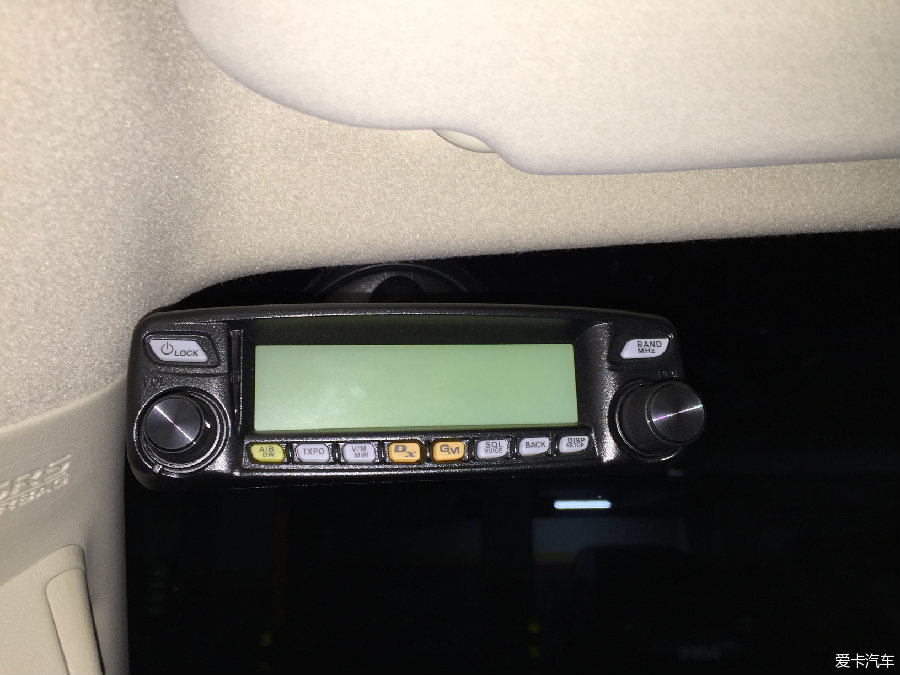

控制器位置。线很好走,直接塞到A柱缝隙,没拆A柱。一直往下走,塞到密封条里面。

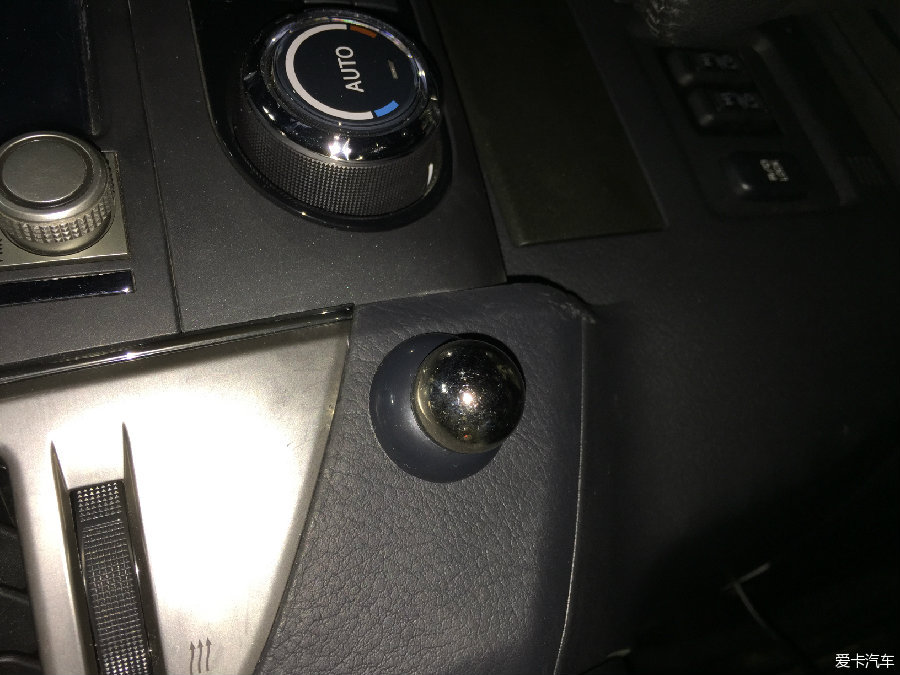

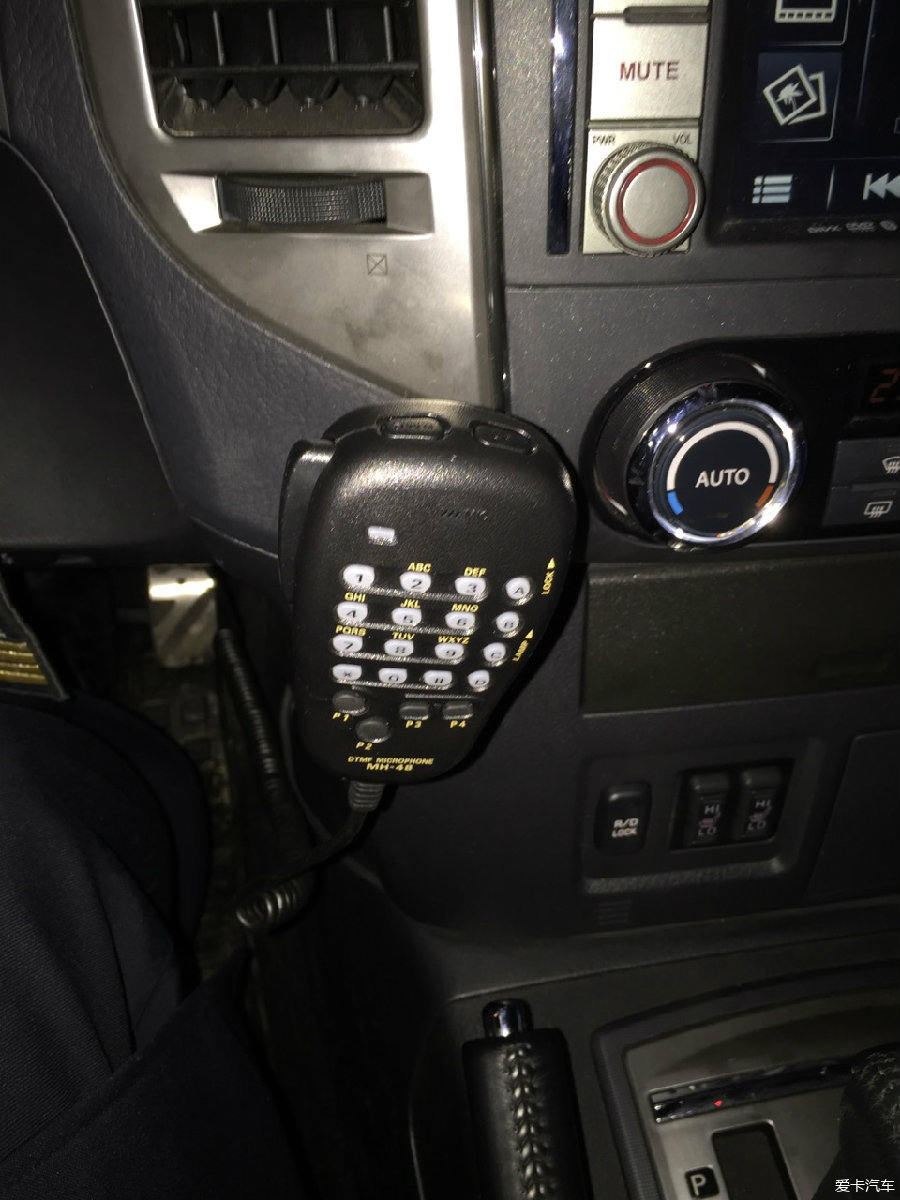

手咪可选择合适的地方进行固定

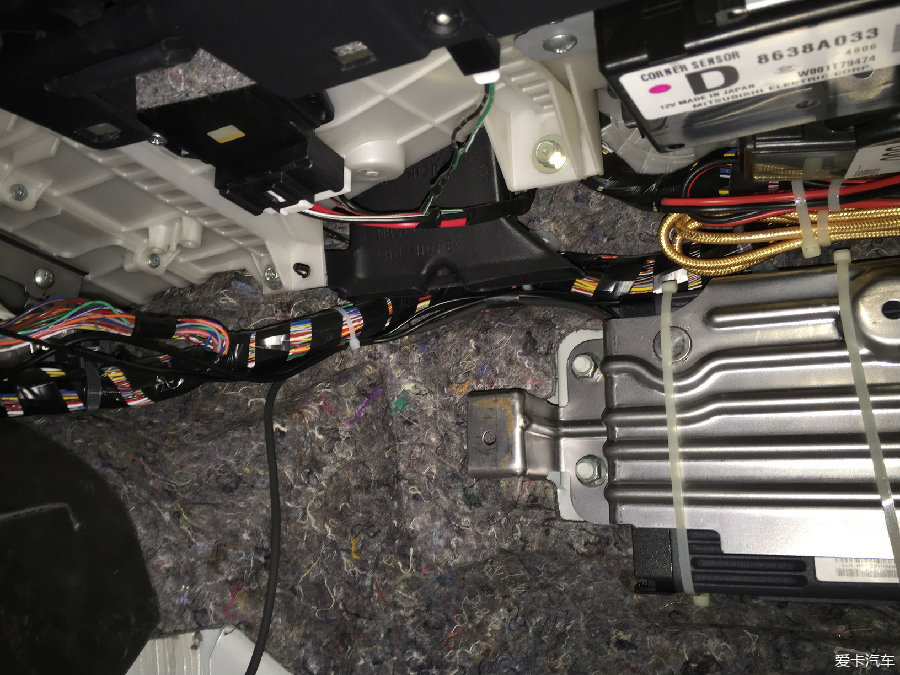

尼龙扎带固定主机和多余的各种线

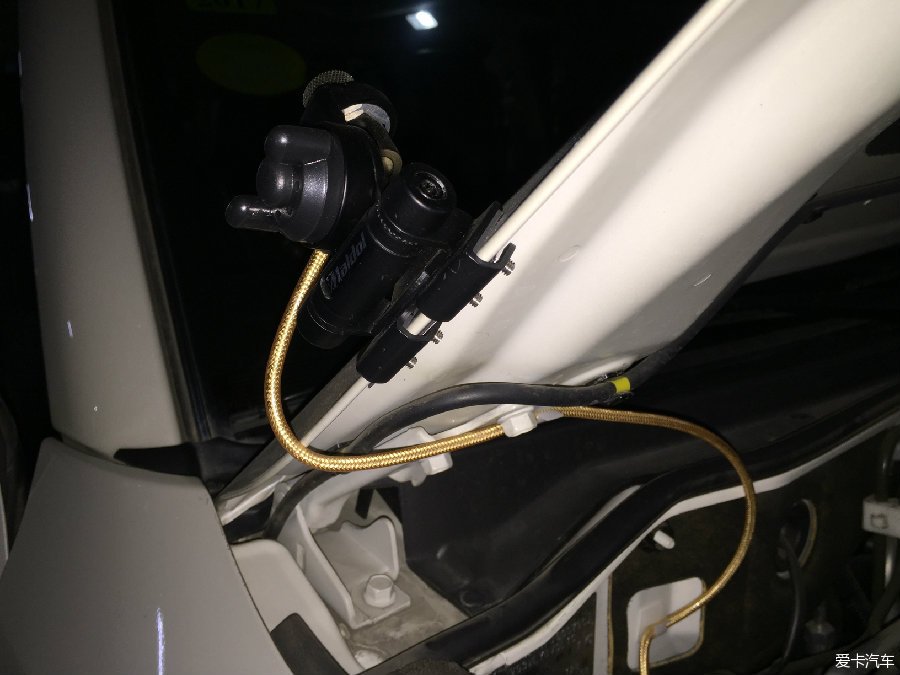

天线馈线走线,没啥更美观的路线了。。。

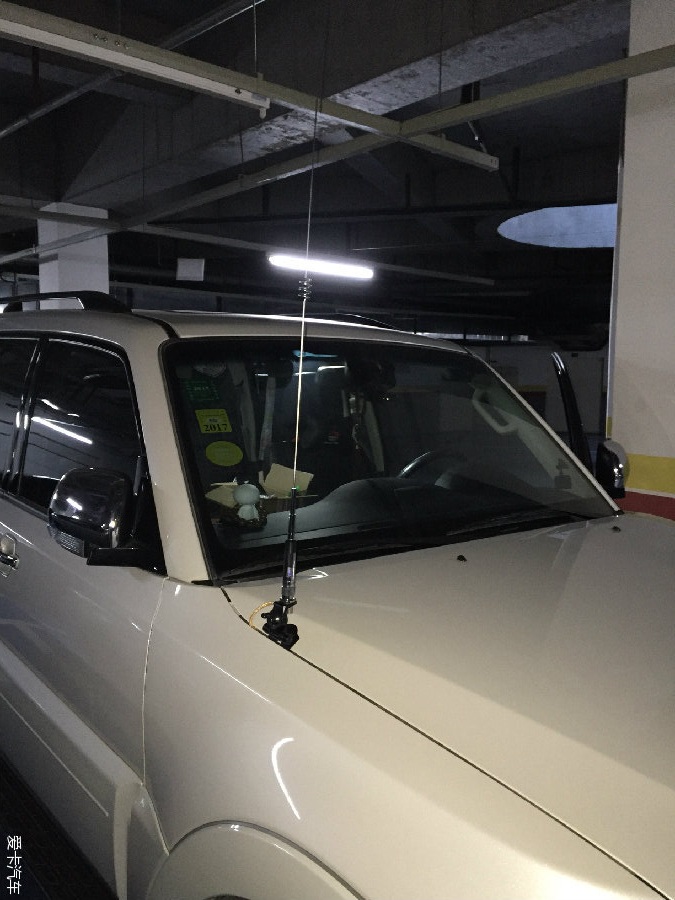

从车外看

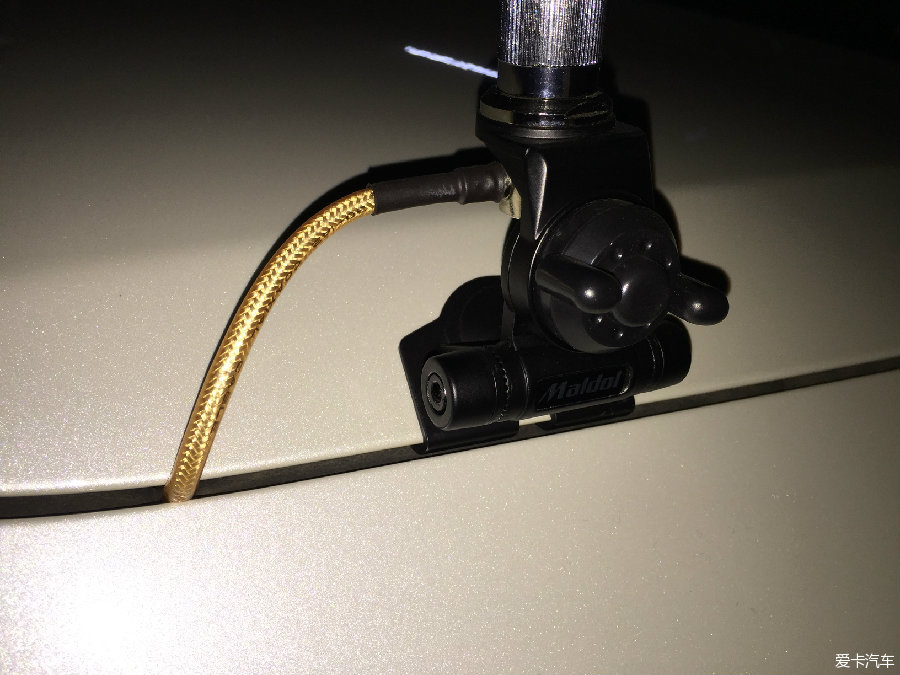

夹边位置,吸盘直接吸上就行,很方便
